ZVR系列液下熔盐泵符合API61010th/11th(ISO13709)或更高要求,属湿坑、立式悬吊式、单壳,叶轮为单级、多级串联形式,其吐出口穿过立管的导流泵。吸收消化世界著名公司FFlowserve、Weir产品技术,与江苏大学、浙江大学研发团队展开合作的成果。关键部件利用了国内核电技术和工艺,利用HVOF喷涂技术在关键承磨零件的应用,使用了ANSYS等热应力&热变形真实工况模拟分析,CFD计算流体力学水力分析。产品具有高可靠、高安全性,使用寿命长,实用于输送高温、熔盐等环境用泵。
产品适用于以下工况
→槽式太阳能光热电站的冷、热熔盐循环泵。
→槽式、塔式太阳能光热电站的化盐泵和排盐泵。
→塔式太阳能光热电站的高压冷熔盐泵、热熔盐循环泵、调温熔盐泵。
→苯酐、顺酐、均酐、丙烯酸、富马酸、三聚氰胺、制冷剂、铝镁行业等的工
艺系统中使用的熔盐泵。
ZVR熔盐泵性能
流量:~2300m3/h
扬程:~210m
温度:~600℃
液下深度:~16m
产品标准
API61010th/11th

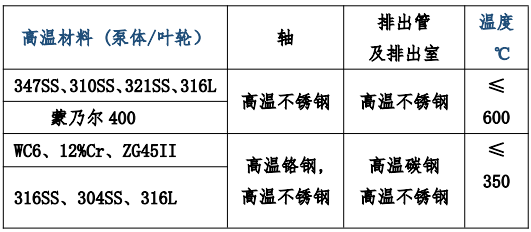

ZVR熔盐泵用材料
ZVR熔盐泵特征/特点
●立式单级或多级泵提供流量和水头较宽的性能范围。
●定制工程服务,广泛的材料,以满足具体的操作要求。
●符合API610标准,提供优良性能和高可靠性的的湿坑泵应用。
●深沟轴承与推力向心球面滚子轴承组合,采用稀油润滑,具有风冷/水冷功能。
●接触熔盐的托架上方采取水冷却、固体隔热双隔热措施。
●延展的轴向密封、动力间隙密封以及泄压开孔,确保零泄漏,安全可靠。
●采用氮气体使熔盐与空气隔离避免熔盐氧化。
●利用了HVOF在核电产品运用的成熟工艺,高温耐蚀合金成熟技术,应用在关键承磨零件表面。
●先进的轴对称结构设计,保证了泵在高温状况下的材料的力学性能&热膨涨对称和均衡。
●滑动轴承润滑可选择由泵送液体或外供润滑液体。
●ZVR型熔盐泵有带保温夹套/不带保温夹套量种结构型式,提供选择。
供货项目 | 供货量 | 供货完成时间 | 项目简介 | 备注 |
