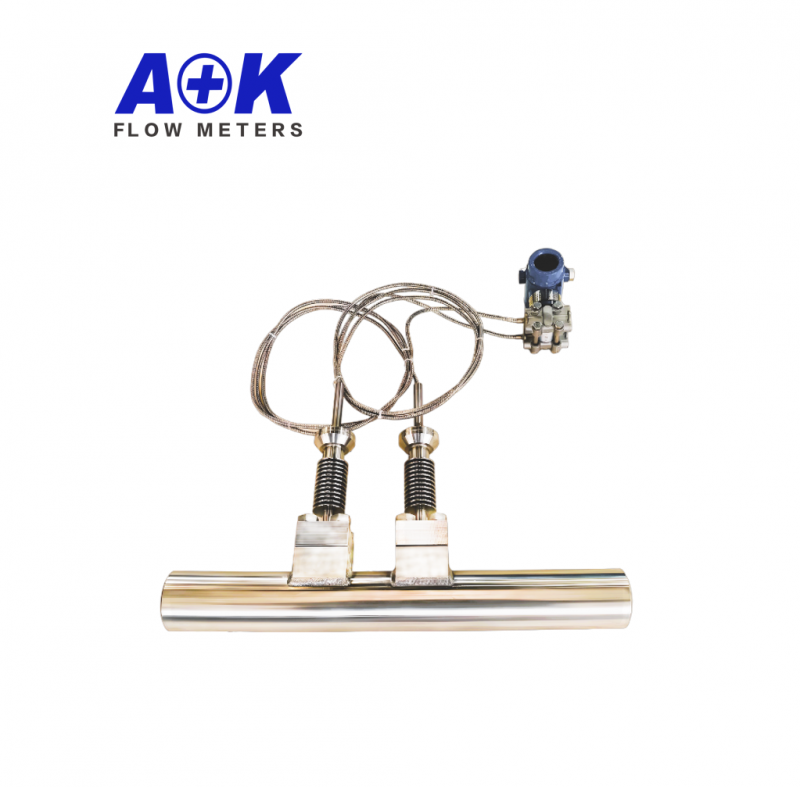

一、A+K免伴热差压式流量计

免伴热差压式流量计是以差压流量计技术为基础，与变送器测量技术、检测技术相结合，整合了一次元件、引压装置、变送单元和一体化组装，保证压力传导的精度及稳定性。泄漏点减少80%，无需伴热减少额外的费用和能耗，方便现场安装，避免了设计、采购、安装和调试等诸多困难。

1、无需伴热减少额外的费用和能耗

短引压和不引压结构及高温双室变送器使电伴热、蒸汽伴热成为历史，流量计不再需要伴热，减少了额外的费用和能耗。

2、多种填充液符合现场需求

针对所测工况的温度特点，具有315℃C、380℃、400℃、420℃、780℃等多种填充液可供选择，使之能够稳定的测量。

3、无导压管、阀组、排污阀、保温箱，节约成本的投入

通过对流量测量技术，信号检测技术的融合，由原来众多组成元件整合设计成精简的产品结构并成为一个整体，简化了设计、采购，安装维护等程序，节省了时间和成本。

4、双隔膜结构，保证绝对的密封性及稳定性

双隔膜的一体化结构及远传结构，使高温介质以分级降温的方式得以测量，全焊接结构保证无泄漏。上下隔膜之间采用特殊设计的微型导压孔连接确保压力传导的精度和稳定性，同时减少温度响应。

性能特点：

1.无需伴热减少额外的费用和能耗；

2.无导压管、阀组、排污阀、保温箱，节约成本的投入；

3.一体化组装，泄漏点减少80%，测量更安全稳定；

4.减少现场对各阀组和焊接接头处的检查维护；

5.前后双隔膜采用全焊接结构，保证绝对的密封性；

6.上下隔膜之间采用特殊设计的微型导压孔连接确保压力传导的精度和稳定性，同时减少温度响应。

7.多种接液部分硅油可选：315℃、380℃、400℃、420℃、780℃

应用：

北方蒸汽流量测量

光热发电高温熔盐

炼油行业原料油

核电行业液态金属

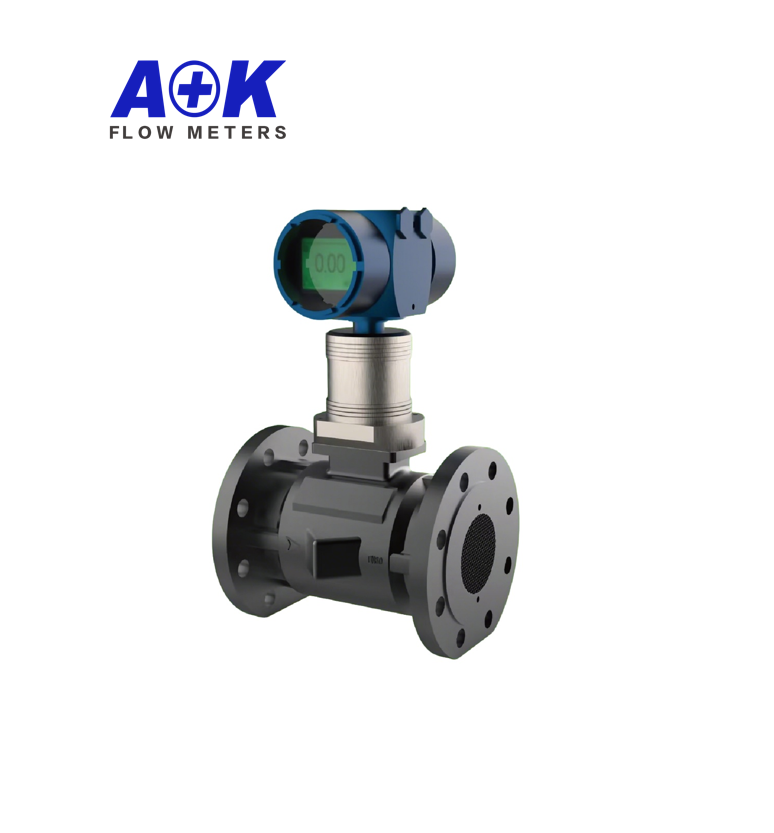

二、A+K超声文特流量计

超声文特流量计是一款融合差压流量计与气体超声波流量计技术的双原理复合探测流量计。它通过差压与超声波技术的双重应用，实现了超宽量程比，是一款性能先进的新型流量计量设备。

该流量计的核心应用场景包括：

-商业与工业用户的流量计量

-小区总表区域的集中流量计量

-城市管网的运行计量与检测

在安装与规格方面，AU超声文特流量计采用法兰连接方式，覆盖多规格管径，具体包括DN50、DN80、DN100、DN150、DN200、DN250、DN300等。

超声文特流量计将超声波流量计与文特流量计集成于一体，具备三种可灵活设置的测量模式，适配不同流量场景需求，具体功能与参数如下：

核心功能优势：

精准流量测量

通过科学设计的数学模型处理超声波信号，可精准测量0.1m/s~40m/s范围内的气体流量，覆盖微小流量至大流量场景。

无线数据远传

内置GPRS模块，可实现测量信号的无线远传，满足远程监控需求。

在线不停气校验

采用声速检测法，支持在线不停气检查流量计计量准确性，无需中断现场供气流程。

抗干扰

对于流场产生的各种不规则气流，冲击气流，以及调压器等产生的噪声干扰，超声文特在结构上具有自整流，稳定流场等特性抵抗气流干扰，通过波形互相关性实现抗噪声干扰。

精度高，量程比大

流量计测量范围可达1000倍及以上，超出精度保证范围仍有良好的线性保证。

零点稳定，零点漂移小

电子线路加时基的高精度，以及不同气体状态下信号匹配性一致，保证了超声波零点稳定性，以及长期使用下零点漂移小。

自诊断

经过长期实验的验证，以及数学模型的建立，实现超声波信号数字化的自诊断功能，通过波形采样实现故障的预警和诊断。

前后直管段短

最小仅需要前2D后1D直管段。

技术指标：

测量介质：气体、煤气、天然气、页岩气、蒸汽等

精度：±1%

量程比：＞30~1000:1

介质温度：-20℃~60℃（普通气体）

温度传感器：-100℃~600℃±0.3%

差压传感器精度：±0.1%

压力传感器精度：±0.25%

数字输出：RS-485静压范围1~30 MPa

防爆安全认证：国家级仪器仪表防爆安全监督监测站

隔爆型：Ex d IIBT6Gb

防爆许可证号：GYB18.2005X

与介质接触部件材质

隔离膜片：SS316

三阀组：SS321

引压管：SS304

超声波传感器：塑料件

工作环境

温度：-20℃~60℃

湿度：5~95RH

储存温度

-20~60℃

通讯总线标准：RS-485

速率：9.6 kbps

通讯线要求：屏蔽双绞线

差压、表压、精度

温度变化对精度影响（每30℃温差）

±（0.025%上限+0.125%量程）

±（0.035%上限+0.175%量程）

±（0.01%上限+0.25%量程）

差压的静压影响（可在静压下消除）

零点误差：上限的±0.1%(6 MPa压力下)

量程误差=读数的±0.2%(6 MPa压力下)

温度精度

（Pt1000）±0.2%满量程

注：温度精度只是变送器部分，不包括传感器本身产生的误差。

稳定性

12个月内±0.1%满量程上限不与介质接触部件

变送器表头外壳：低铜铝合金

螺栓：SS304

填充液：硅油

工作电源：12~24V耗电小于2~30 mA；电池供电7.2V

性能特点：

量程范围大，量程比最大可达1000:1以上

准确度等级1.0（≥0.1Qmax时，±1.0%；＜0.1Qmax时，±2.0%）

小流量测量时性能优良

低压损，可小于800Pa

操作方便，按键即可完成现场调试

7.2V DC电池供电

适用压力范围大：；0~600 kPa；0~1.6 MPa；0~30 MPa

应用领域：

园区管网

区域调压站流量表

居民小区流量总表

星级宾馆总表

大型餐饮、饭店总表

医院总表

大专院校总表

大型企业总表

二级计量总表

特定区域总表

三、A+K整体式差压流量计——终结300年跑冒滴漏！

A+K整体式差压流量计

•本体加工：铸造、锻造、整体加工

•本体结构：管道式、焊接式、对夹式

•节流形式：平衡/文特/环楔/矩形/其他可选

•取压装置：短引压、硅油引压、直接引压免伴热

•智能表头：多参量、线性化、多补偿、流量输出、报警设置

•精度高：0.3%，0.5%，1.0%

•量程宽：10~30：1甚至更高

•压损低：1/3ΔP~1/4ΔP

•直管段：前1~2D、后1D

•耐磨损：系数长期稳定，重复性好

•互换性：传感器、表头可更换

•维护性：蓝牙连接，免爬高，省人工、提升安全性

整体式差压流量计——更好用，更经济、更可靠！

四、A+K矩形流量计——方中见准，不逾矩

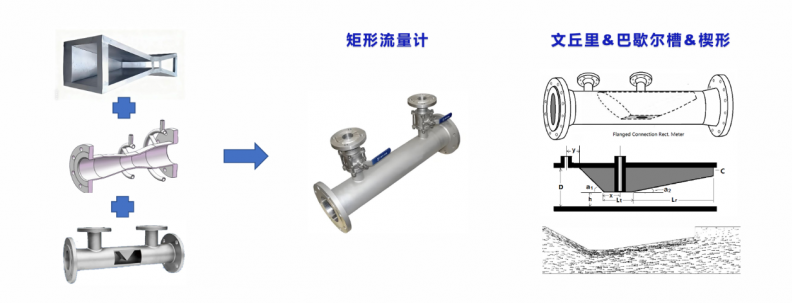

•巴歇尔槽+文丘里管+楔形——矩形流量计

矩形——渐缩渐扩，不磨损，压损小

性能特点：

•本体长：5D~10D

•矩楔块：流线型，无锐角

•贝达值：0.3~0.7

•耐磨损：3倍耐磨，系数长期稳定

•压损低：20%~25%ΔP

•精度高：±0.25%~±1.0%

•量程宽：10:1~30:1~100：1

•直管段：前1.5D~4D后0D

•压损小：流通能力大

应用场景：

•物料配比、报警联锁、贸易计量

•煤桨、黑水、灰水、渣水、重油、渣油、原油、蜡油、液硫

•脏污、粘稠、易结晶、焦炉煤气、酸性气、液固、气固两相…

•煤化工、油气、化工、电力、冶金、焦化…

•高精度、大量程、易磨损、直管段不够…

五、A+K环楔流量计

A+K环楔流量计是A+FlowTek公司在差压节流原理基础上，融合楔式和文丘里结构的特点，结合流体动态仿真技术，以解决高粘度和脏污介质测量为目的开发的一种新型流量计。

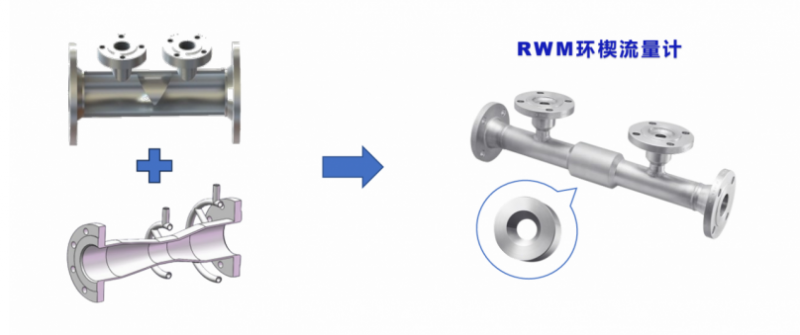

楔形流量计+文丘里管——楔形文丘里（环楔）

性能特点：

•本体长：4D~8D

•环楔块：90°+钝化设计

•贝达值：0.3~0.7

•耐磨损：不易磨损，系数长期稳定

•压损低：50%~70%ΔP

•精度高：±0.5%

•量程宽：7：1~15：1

•直管段：前5D后3D

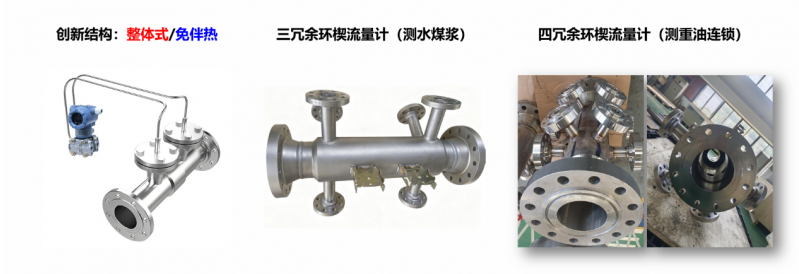

•真冗余：SIS系统单表可以独立真冗余

环楔流量计——轻松搞定冗余

应用场景：

•物料配比、报警联锁、贸易计量

•煤桨、黑水、灰水、渣水、重油、渣油、原油、蜡油、液硫

•脏污、粘稠、易结晶、液固两相、气固两相…

•煤化工、油气、化工、电力、冶金、焦化…

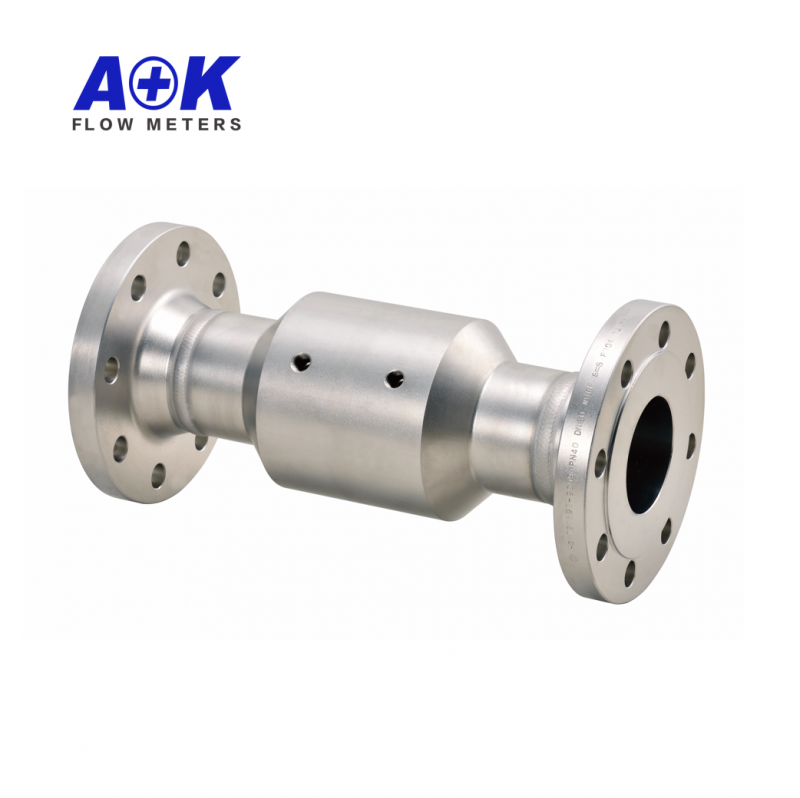

六、A+K文特流量计

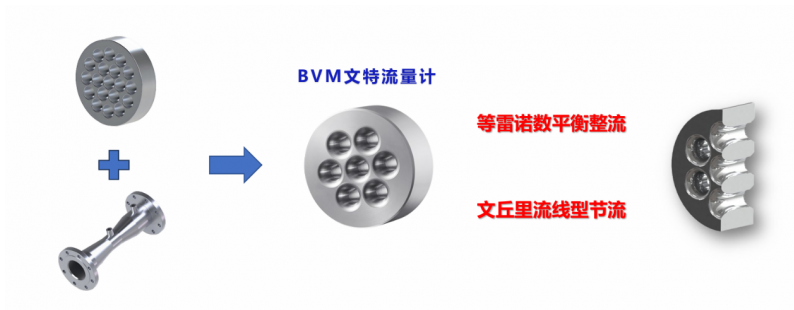

平衡整流器+文丘里管——平衡文丘里（文特）

文特流量计——创新型高精度流量测量产品

美国NASA旗下A+FlowTek公司历经十年研发，结合整流器与文丘里的特点，突破传统差压式流量计在精度、压力损失、直管段、量程比等方面的局限性，开孔数不少于7个，广泛应用于气体、液体和蒸汽的贸易计量及精密过程控制场合。

技术优势

•本体长：2D~3D

•节流厚：12.7㎜~500㎜

•耐磨损：系数长期稳定

•压损低：≈1/4ΔP

•精度高：±0.3%，±0.5%

•量程宽：10：1~30：1

•直管段：前2D后2D

•机加工：高精度精加工

•用成本：安装、维护、运输成本低

主要应用领域

•贸易计量、物料配比、报警联锁

•蒸汽、天然气、工业气体、液态气体、液态金属、油品、原料…

•热力、空分、核电、军工、航天、科研、船舶、压缩机、鼓风机

•油气、化工、电力、冶金、燃气…

七、A+K平衡流量计

流体测量全能手——满足90%工况条件；

传感器精度±0.50%；前后直管段可低至0.5D；

永久压力损失比传统节流装置降低1/2~1/3；

常规量程比7:1-10:1，可做到20:1、30:1或更高；

多孔对称的平衡设计，耐脏污不易堵。

技术来源

美国航天技术，流体测量的革新

A+K平衡流量计是美国国家航空航天局（NASA）针对航天飞机的主发动机液氧测量而研发的新型流量计。2006年由上海科洋科技股份有限公司从美国A+FlowTek公司引进，至今已生产了10万台以上，广泛应用于国内外油气、化工、电力、冶金等行业。

A+K平衡流量计将节流式孔板与整流器集于一体，不仅适用于高温高压工况条件，也可在低温和其他苛刻工况条件下运行。由于它具有直管段短、精确度高、适用范围广、压损小等优点，是节能型仪表，越来越受到用户的青睐认可。

科洋A+K平衡流量计是专利产品，科洋实验室获得“中国合格评定国家认可委员会”CNAS的实验室认可证书。同时科洋与时俱进，按照国家及行业要求提高技术和服务水平，已获得“高新技术企业”等多项荣誉。

A+K平衡流量计符合ISO-5167、GB/T-2624和JJG640及各行业对差压式流量计的安装要求。

基本原理

A+K平衡流量计——变革性的差压式流量仪表。平衡流量传感器即多孔圆盘节流整流器，安装在管道截面上，孔的尺寸和分布基于独特公式和测试数据定制，被称为函数孔。当流体穿过函数孔时，流体被平衡调整，涡流达到最小化，形成流速分布有一定规律的充分发展的紊流，通过取压装置可获得稳定的差压信号，根据伯努利方程计算出体积流量、质量流量。

由于标准孔板节流装置只有一个节流孔，孔两边的死区产生大量涡流消耗流体动能，导致很大的永久压力损失；随机和杂乱涡流所形成的噪声引起取压点信号波动，使测量线性度和重复性降低；单孔结构，需要很长的直管段来调整流场和恢复压力。

多孔圆盘节流元件

A+K平衡流量传感器相关的测试和检定是由美国航天技术人员进行的，相关的技术和测试数据是经过田纳西A&M大学确认。测试结果证明：A+K平衡流量传感器通过多孔圆盘节流整流器，能巧妙实现流体平衡测量，明显减少涡流的形成、降低死区效应、减少流体动能的损失和降低涡流引起的取压点信号波动。

卓越性能

平衡流量计具有精确度高、量程比宽、直管段短、压损低、长期稳定、耐脏污、测量范围宽、适用性广等多项优点，个性化设计，满足用户定制需求，使其跻身于高档流量计行列。

1、测量精确度高

※由于平衡流量传感器具有对称多孔结构特点，能对流场进行平衡，降低了涡流、振动和信号噪声，流场稳定性大大提高。其表体采用特制精密管道和专用取压装置，使精确度比传统节流装置提升了5-10倍。

※经过实流标定，传感器精确度可达±0.30%-±0.50%，适用于贸易计量场合。

※几何尺寸检验，传感器精确度可达±0.50%、±1.00%，适用于过程控制场合。

※平衡流量计加工重复性极高，与传统节流装置一样，在实流标定数据基础上，可以实现几何尺寸检定。

2、直管段要求低

※平衡流量传感器能将流场平衡、调整稳定，且压力恢复比传统孔板节流装置快两倍，大大缩短了对直管段的要求。

※直管段可以小至0.5D，采用平衡流量计可以省去大量直管段，尤其特殊昂贵材料的管道。如下图为互成垂直平面上两个90°弯头前后直管段要求：

3、永久压力损失低

平衡流量计多孔对称的平衡设计，减少了涡流的形成和紊流摩擦，降低了动能损失，在同工况、不降低差压值的情况下，可比传统节流装置降低到1/2—1/3的永久压力损失，可节省相当多的运行成本，是节能型仪表，值得信赖。

4、量程比宽

※与传统节流装置相比，平衡流量计极大提高了测量量程比。

※美国研究结果显示：雷诺数大于5×10*4时，选择合适的孔径参数，平衡流量传感器量程比无上限。

※根据工业测量需要，常规测量量程比为7:1-10:1，很多场合选择合适的参数，可以做到20:1、30:1或更高。

5、耐脏污不易堵

孔对称的平衡设计，减少了紊流剪切力和涡流的形成，从而大大降低了滞留死区的形成，保证脏污介质顺利通过多个孔，减小了流体孔被堵塞的机会。

6、测量范围宽

根据试验结果，平衡流量计的性能，使其流速可以到音速；其最小雷诺数可低于200，最大雷诺数大于107；β值可选0.25-0.90。

7、重复性和长期稳定性好

※平衡流量传感器能将流场平衡稳定，使重复性大大提高，可达0.1%。

※平衡流量计多个流通孔分散受力，无锐角磨损，其β值长期保持不变，长期稳定性高。

※整台仪表无可动部件，使用寿命比传统节流装置延长5-10倍。

8、适用范围广

※平衡流量计工作温度、压力取决于管道和法兰的材质和等级，分别可达850℃、42MPa或更高温度、压力介质。

※适合液化气体LNG、液态空气、液氮、液氧、液氩、液化乙烯、液氢、液氯等，能有效防止气化，测量效果佳。

※平衡流量计可实现脏污、浆料等介质的测量。

※A+K平衡流量计左右完全对称，可以十分方便地测量双向流。
