  • RaZON+一体式太阳能监控系统

    传感器配置

    RaZON+包含两个辐射表:直接辐射表用于测量DNI;被遮挡的总辐射表测量DHI。经过创新设计实现的直表在保持高性能的前提下,极大降低了外界污染对测量结果的影响,尤其适用应用在无人值守的偏远太阳能站点。系统中的直接辐射表和总辐射表均采用了石英探测器元件。

    RaZON+的工作原理是测量直接和散射辐射,而计算出总辐射值。相比直接用未经遮挡的总辐射表来测量总辐射,这种方式将总辐射表测量值的不确定性降到最低,从而显著提高了结果的准确性和可靠性。

    抗污设计和低维护

    由于采用了开放式准直管设计,并使用了石英元件,这款直接辐射表有极强的抗污能力。

    此外,RaZON+的太阳跟踪器部分基于完全免维护的齿轮驱动构造。

    互联网访问内部数据

    所有的数据汇集到RaZON+内置的数据采集器进行处理和输出。选择以太网接口或者RS-485(基于Modbus®RTU或ASCII)接口,便可轻松实现数据下载。

    在统一的互联网用户界面上,以图表形式呈现出系统的数据和状态信息。如果是在现场,则可将移动设备通过无线连接到系统,用手机、平板电脑或者便携式电脑来查看相关信息。

    扩展RaZON+的功能

    预留的Modbus®输入接口,为系统的进一步扩展提供无限可能。可接入的设备可以是背板温度传感器、斜面总辐射表,甚至是一套完整的气象站。

    集数据采集、GPS、WIFI通讯为一体

    所有的测量得到的辐射数据单位为瓦每平方米W/m2,日照时数单位为小时h,辐照度累计总量单位千瓦时每平方米KWh/m2,太阳角度以及其它状态信息都会记录在内置的数据采集器中。通过手机、平板电脑或是类似智能设备的WiFi功能就可以连接RaZON+,对其进行设置、配置、检查,十分容易。与外部设备进行数据通讯可以通过RS-485接口或是以太网接口进行。其内置的GPS接收器为RaZON+提供了准确的位置信息以及精确的时间轴用于数据的记录。

    防污设计和最小限度维护

    直接辐射表创新的防污设计,使其能满足在偏远地区无法经常维护,却对数据精度要求十分苛刻的情况。直接辐射表和总辐射表的制造过程中都采用了这种石英扩散技术。不仅如此直接辐射表还采用了开放式准直管来对抗沾污所带来的影响。此外RaZON+还采用了完全无需维护的齿轮传导系统,将维护需求的降到最低。

    全气候气象站和在线标定

    RaZON+可以从外部接入气象站参数,Lufft一体化气象站和PV背板温度传感器,使RaZON+可以替代原有的传统气象站。RaZON+系统内部集成了标定算法,可以比较RaZON+数据与总辐射表测量的数据,也可以通过Kipp&Zonen网站服务,可以完成在线的总辐射表检查和标定。(根据ISO9847标准)

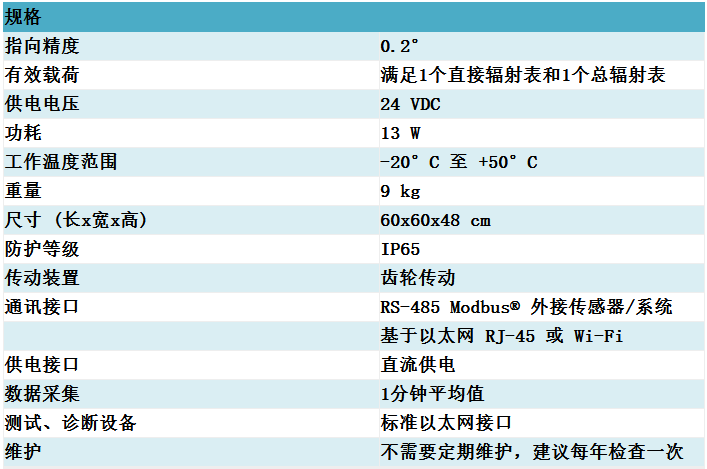

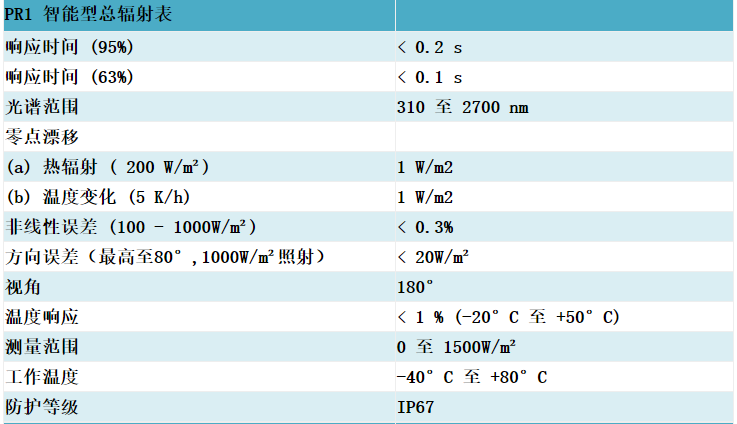

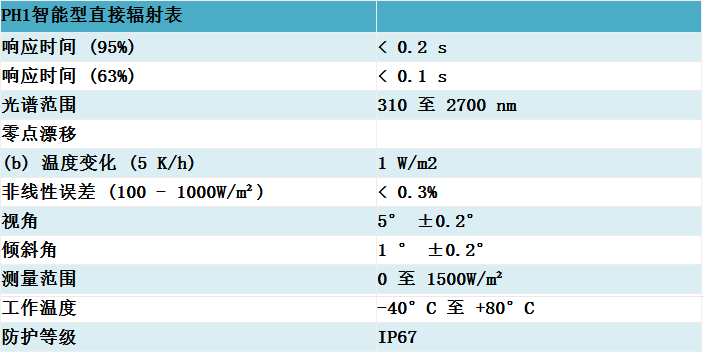

    技术参数



    CHP1直接辐射表

    CHP1直接辐射表(日射强度计)是Kipp & Zonen公司的产品,完全遵循国际标准化组织(ISO)和国际气象组织(WMO)的相关标准。每一个CHP1在出厂时都会进行出场标定,并附带可溯源到WRR(World Radiometric Reference)的标定证书。

    CHP1能够测量200~4000nm波长的所有太阳辐射,高品质的机械结构使仪器的安装与维护都十分方便。CHP1标配PT-100铂电阻和10k热电偶传感器,用于进行温度修正。它可以很方便地安装在Kipp & Zonen生产的所有型号的太阳跟踪器上。

    出色的设计、优良的制造工艺、出众的性能使CHP1成为测量太阳直接辐射的理想高精度仪器。

    主要性能参数:

    反应时间:5秒

    温度偏移:±1W/m2(5k/hr)

    年误差:±0.5%/年

    线性误差:±0.2%

    温度依赖性:±0.5%(-20~50℃)

    灵敏度:7~14μV/W/m2

    阻抗:10~100Ω

    工作温度:-40~80℃

    光谱波长:200~4000nm

    信号输出:0~15mV

    最大辐射强度:4000W/m2

    全向视角:5º±0.2º

    坡度角:1º±0.2º

    跟踪误差:±0.5º

    重量:1kg


    BSRN1000型基准辐射站


    BSRN1000型基准辐射站按照WMO组织的“地面辐射基准站网络(BSRN)”规范和要求测量长期自动测量太阳能要素中的总辐射(GHI)、直接辐射(DNI)和散射辐射(DIFF)等辐射组分,是太阳能辐射的最高标准和要求。同时用于常规气象站太阳辐射资料和NASA的卫星数据校准使用,能适应国家气候监测网的业务需求,满足观测数据高精度和高稳定性的要求,亦可用于太阳能功率预报。


    该系统采用传统的全自动太阳跟踪,精确的测量太阳总辐射、直接辐射和天空散射辐射。选配天空长波辐射、净辐射、日照时数、天空成像仪、分光光度计等其他辐射观测设备。亦可加入各种气象观测:风速风向、空气温湿度、大气压力和降水等。

    系统特点:

    l可以从前期到太阳能发电站全寿命期间长期可靠运行,提供长期可靠辐射数据

    l全天候双轴定位,覆盖太阳全天在天空的位置

    l全自动独立运行,无需计算机或人为干预

    l高效率传动系统不需维护

    l内置GPS接收器,自动定位和对时

    l配备用于修正跟踪位置的太阳感应器,保证精确定位,及时修正大风和震动导致的跟踪器的微小移动

    l支持24VDC和90~264VAC两种供电方式,在短期断电下可采用UPS保证系统运行

    l工作温度支持-40℃~85℃;针对沙尘天气的通风罩可有效降低维护要求,能有效去除沙尘、露水、霜冻和降雪等

    l符合国家太阳能监测网的标准要求,符合国际辐射观测网络(BSRN)的技术要求、国际气象组织(WMO)标准、ISO9060-1990标准

    l支持有线、无线等多种数据传输方式,实时查看观测数据

    l用户可自动调整测量时间,自动记录测量的辐射平均值、极值等,也可自定义存储时间,输出各种用户要求的数值

    l可在跟踪器上增设斜面总辐射表,对CPV和双轴跟踪平面太阳能板系统的效率有直接指导意义。数据采集器上可直接读取跟踪器计算的太阳位置。



    标准配置:

    1)CR1000数据采集器

    2)NL116通讯存储模块

    3)CHP1直接辐射表

    4)CMP11/CMP10总辐射表、散射辐射表、斜面辐射表

    5)(配CVF4加热通风罩)

    6)SOLYS2太阳跟踪器带散射组件

    7)太阳跟踪器底座安装套件

    8)风速和风向传感器

    9)大气压传感器

    10)空气温湿度传感器

    11)雨量桶(选配)

    12)数采机箱

    13)太阳能充电控制器及充电电池

    14)通讯模块

    15)10米风杆或2米不锈钢支架

    16)横臂支架

    对于云的监测,可以选配以下仪器

    SRF04天空成像仪(选配)

    AS-16天空成像仪(选配)

    CS135云高仪(选配)

    对于研究光谱对太阳能板效能应用的客户可选配

    MS-700光谱辐射计(选配)

    通讯方式:

    BSRN系统一般作为高端的长期辐射测量系统一般会成为太阳能投产电站的首选。数据采集器配备的LOGGERNET专用数据采集器软件,通过电脑直接与数采相连从而采集相关数据。

    不过,许多客户希望采用其他的通讯和传输方式,通过OPC、MODBUS、API、RTMCPRO、DNP3乃至EAMIL等把数据直接发送给客户或者用户自己的软件对我们都不是问题,经过数据采集器的程序和硬件配合就能轻松达到。

  • 供货项目 供货量 供货完成时间 项目简介 备注
    中科院电工所、西藏能源所、中南院 28 18年以前
