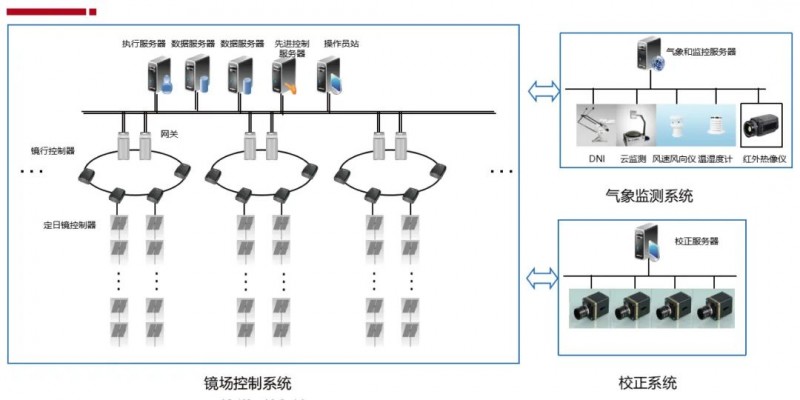

塔式光热电站控制系统由全厂控制系统及镜场控制系统组成,全厂控制系统采用常规DCS系统;镜场控制系统采用分层式网络结构,杜绝网络堵塞,最大支持10万台定日镜,聚光面积可达300万平米,具有设备冗余、网络冗余、服务器冗余和关键服务冗余等多重保护机制,可实现大规模镜场的精度校正、能量调度和运行支持功能。
一、塔式光热发电系统软件
可胜技术自主研发的塔式光热发电系统软件,融合了当前国内先进的自动化、算法、软件、通讯和仿真等技术,涵盖从镜场配置组态、镜场安装调试、镜场运营、镜场管理到操作员培训、电站性能分析的各个方面,是实现光热发电系统的完整软件解决方案,相关技术产品已获得专利110项,其中发明专利72项,拥有软件著作权30项。
(1) 高精度校正系统软件
可胜技术采用的基于机器视觉的自动校正方案,解决了塔式光热电站开环控制和大规模校正的难题。校正效率是传统白板校正的10倍;可实现自动循环校正,无需操作人员值守;定日镜安装无需精确定位,无需测量安装偏差,降低安装成本。
(2) 监控系统软件
镜场控制系统监控软件具有组态搭建、运营流程、系统日志、镜场监控、故障处理等功能。
l 组态搭建:搭建镜场控制系统的运行环境;
l 运营流程:轨迹计算、下载、预备、追日运营、能量调整、关场等;
l 系统日志:实时报警、历史操作日志查看;
l 镜场监控:定日镜状态显示、定位,单镜、多镜的找零、调试等;
l 故障处理:设备故障的查询、处理、审核、统计、报表。
(3) 云预测系统软件
可胜技术自主开发的云预测系统,基于全天空成像仪和卫星云图具备云识别和运动跟踪功能,实现了30分钟以内的DNI预测功能,DNI预测平均误差小于100w/㎡,可有效应对有云天气挑战,保证系统的安全稳定运行,提高光资源的利用率。
图 气象监测系统软件截图
(4) 运营优化平台软件
运营优化软件平台支持基于大数据分析和机器学习的各类塔式太阳能热发电项目运营优化的控制算法,具有效益分析、关键设备诊断、操作规范性审查等功能,可持续提升电站运行效果。
l 建立设备机理模型、数字模型和工艺模型,作为系统运行基础;
l 提炼光热电站运行评价的18项关键指标(如镜场弃光率、厂用电率等)和82项性能指标;
l 基于设备机理特性和运行趋势的深度学习模型,实现设备故障预诊断,优化设备检修计划;
l 自动跟踪和量化评估操作操作规范性,152项操作规范性评估点。
二、应用业绩:
1. 青海中控德令哈10MW塔式光热电站
Ø 中国首座实现商业化运营的光热电站,镜场采光面积63000㎡,配置22500面定日镜,I/Os 13.5万。
2. 青海中控德令哈50MW塔式熔盐储能光热电站
Ø 国家首批示范项目之一,镜场采光面积542700㎡,配置27135面定日镜,I/Os 16万。
3. 中电建青海共和50MW塔式熔盐储能光热电站
国家首批示范项目之一,镜场采光面积600320㎡,配置30016面定日镜,I/Os 18万。
供货项目 | 供货量 | 供货完成时间 | 项目简介 | 备注 |
青海中控德令哈10MW光热电站 | ||||
青海中控德令哈50MW光热电站 | ||||
中电建西勘院青海共和50MW光热电站 |
