双轴跟踪驱动系统

本跟踪驱动系统适用于双轴跟踪，方位角与俯仰角组合一体式结构。带有自备发电系统及电量存储功能，可完全不需要外接电源，极大的减少镜场电缆的布置和后期维护的工作量；并极大的缩短镜场建设周期；同时采用无线通讯的方式，可将每一台双轴跟踪控制器的数据通过无线传输方式进行远程传输，也可在远程通过网络进行远程控制，调试和维护功能，为将来实现无人化电站运维变得更加可能；控制器具备多种功能模式，可支持外接手持设备进行手动控制和参数调试功能，除了正常工作模式和安全模式以外，还具备一键复位和一键切换等功能；跟踪减速机方位角主轴承采用P5级精密轴承，保证足够高的回转精度的同时，可承受较大的轴向、径向和倾覆力矩；俯仰角支架支撑采用自润滑免维护的高强度滑动轴承，轴承座与减速机整体铸造完成，保证足够的刚性与高精度；方位角与俯仰角采用全闭环反馈装置，实时监测跟踪误差并通过无线通讯的方式回馈到中央控制计算机，进而综合分析采取合适的跟踪和补偿策略。

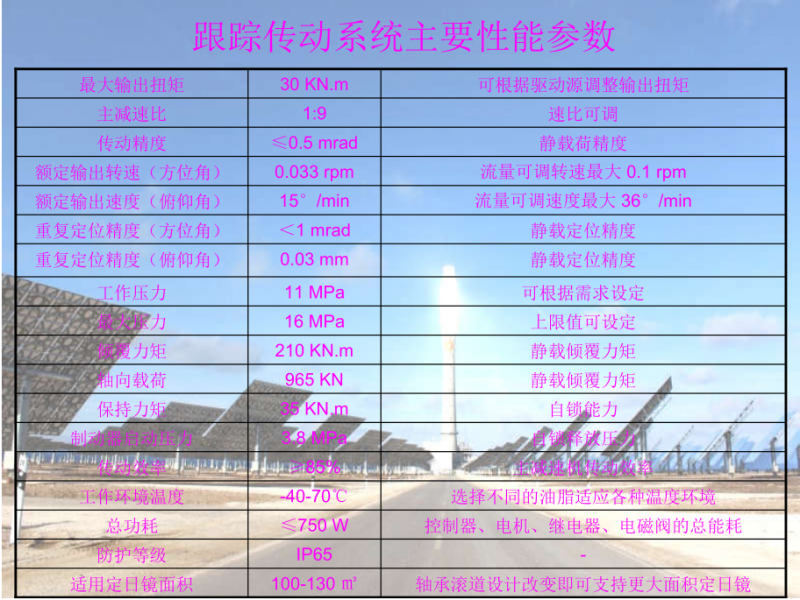

跟踪范围：方位角360°，俯仰角90°

跟踪精度：≤0.5mrad

方位角输出扭矩：30KN.m

俯仰角推力：100KN

正常工作风速：8级，极限风速12级

防护等级：IP65

工作环境温度：-30~~70℃

生存温度：-40~~120℃

工作时间：30%

整体传动效率：≥60%

自锁性：1.5倍额定输出扭矩
