当前位置: 首页 » 产品/服务 » 塔式 » 支架
支架
CSPPLAZA认证供应商

认证星级:

营业执照:

商业信誉承诺书:

质量管理体系认证:

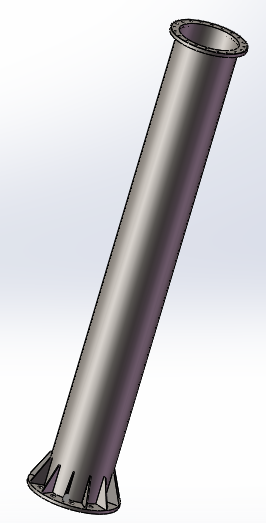

  • 1、支撑立柱结构:

    产品性能:

    支撑立柱采用大直径薄壁圆管为主体,提升其力学性能的同时最大程度的减轻其重量。

    支撑立柱上下安装法兰采用高精度镗床 一次加工完成,保证其相互精度。

    表面处理采用热镀锌工艺,防腐年限达到35年。



    产品优点:

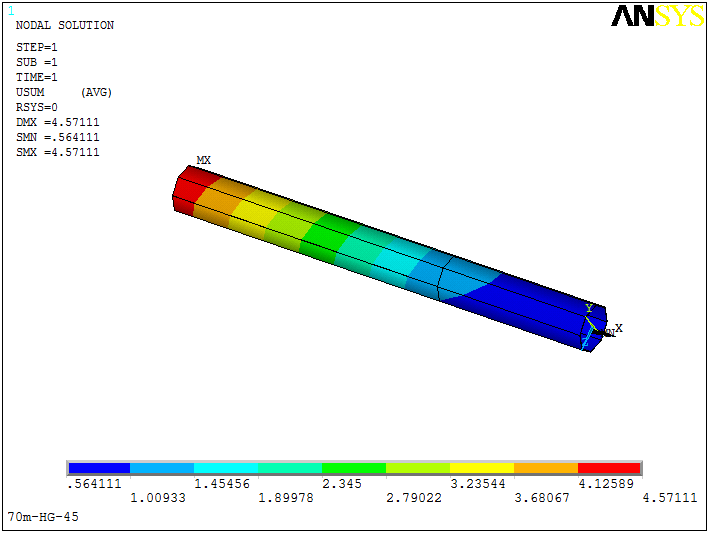

    支撑立柱在7级风速下变形量小于1mrad,结构刚度合理,不会对光斑造成较大偏移。

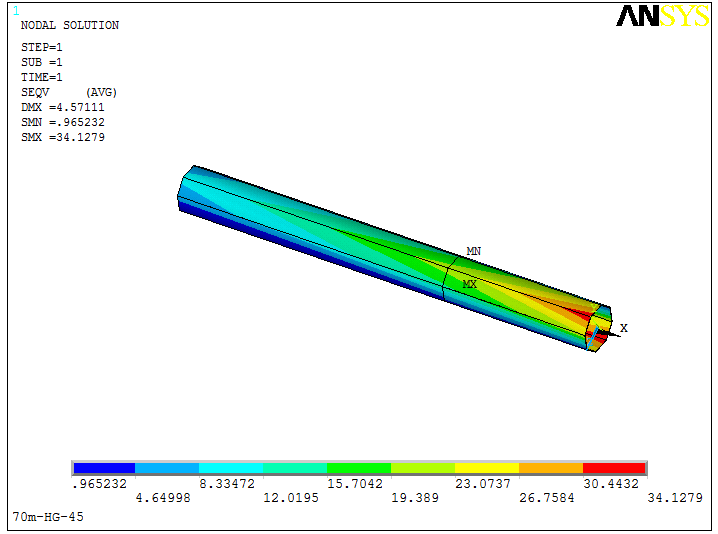

    支撑立柱在10级风速下根部最大应力处小于其屈服极限,结构强度符合使用不会造成结构破坏。



    2、反射镜钢结构支架-横梁结构

    产品性能:

    横梁采用冷弯成型的L型主梁和U型撑杆用拉铆螺栓组装而成。

    型材采用特定冷弯机成型,型材长度最长可达20m,解决了长型材的拼接问题,并能有效节约材料成本。

    材料表面处理采用最新的镀锌工艺,防腐年限达到30年并在热镀后再进行冷弯成型,避免了热镀过程对型材造成的形变。



    产品优点:

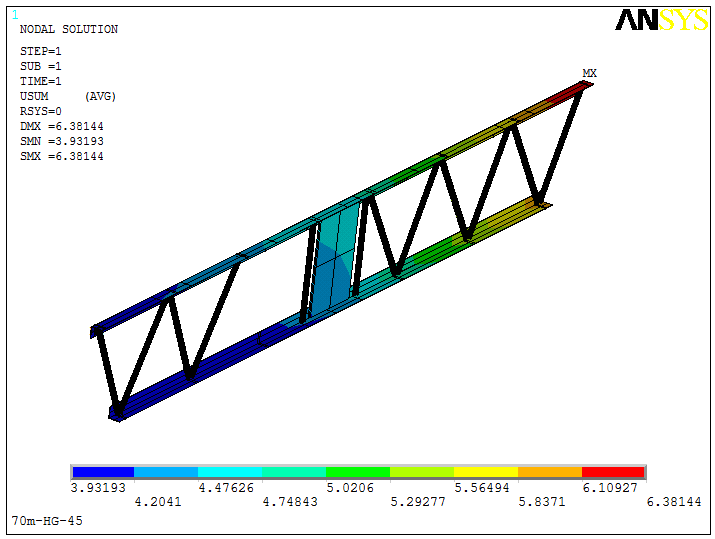

    支架横梁在7级风速下变形量小于1.3mrad,结构刚度合理,不会对光斑造成较大偏移。

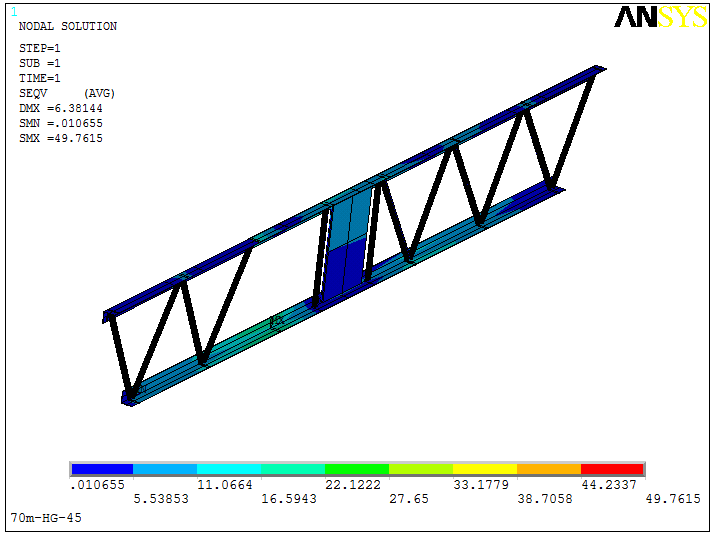

    支架横梁在10级风速下中部最大应力处小于其屈服极限,结构强度符合使用不会造成结构破坏。



    3、反射镜钢结构支架-檩条结构:

    产品性能:

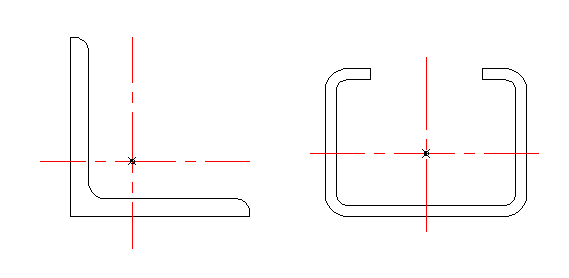

    定日镜檩条等零件由原角钢/矩管截面形式优化为冷弯成型的C型截面,在相同重量下零件抗弯刚度增加40%。

    零件采用镀铝锌钢带冷弯成型,能保证其使用的最大长度。

    材料表面处理采用最新的镀锌工艺,防腐年限达到30年并在热镀后再进行冷弯成型,避免了热镀过程对型材造成的形变。



    产品优点:

    支架檩条在7级风速下反射镜背板安装点的变形量差小于0.6mrad,结构刚度合理,不会对光斑造成较大偏移。

    支架檩条在10级风速下中部最大应力处小于其屈服极限,结构强度符合使用不会造成结构破坏。

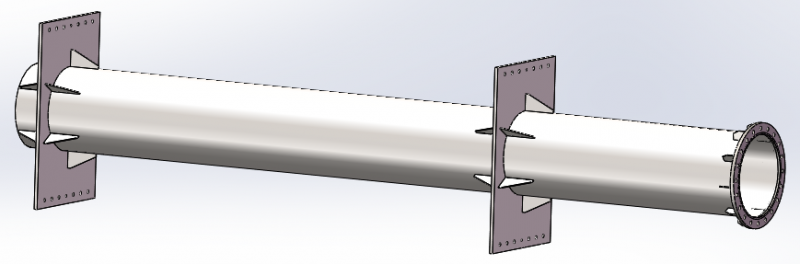

    4、反射镜钢结构支架-横管结构

    产品性能:

    横管采用大直径薄壁圆管为主体,提升其力学性能的同时最大程度的减轻其重量。

    横管3个安装法兰采用高精度镗床一次加工完成,保证其相互精度。

    表面处理采用热镀锌工艺,防腐年限达到35年。



    产品优点:

    支架整体在7级风速下反射镜背板安装点的变形量差小于1mrad,结构刚度合理,不会对光斑造成较大偏移。

    支架整体在10级风速下最大应力处小于其屈服极限,结构强度符合使用不会造成结构破坏。



  • 供货项目 供货量 供货完成时间 项目简介 备注
