  • P3型定日镜



    产品简介:

    P3型定日镜由鑫晨光热自主研发,按照特定镜面排列方式,通过绕双轴转动跟踪太阳,并将辐射到镜表面的太阳能反射到二次塔上的指定位置的一种光学装置。作用是将收集的太阳辐射能汇聚到吸热器内部,加热传热介质

    产品特点:

    P3型定日镜采用C型钢铆接支架,用单立柱支撑十六块子镜方式组成双独立的镜组模块,通过鑫晨光热自主研发的“镜场控制系统”操作 “俯仰-方位”双轴同步转动追日,实现聚光集热功能。

    产品优势:

    1.俯仰轴转动度数可达180度,方位轴转动可达360度,能在镜场工作期间实现全方位连续稳定追日,且跟轴精度可以达到1mard以内。关场状态时镜面朝下,以达到避险和减少镜面积尘的作用,减少维护保养频率,从而有效降低了运维成本。

    2.P3型定日镜结构整体采用轻量化设计理念,单位采光面积用钢量20 kg/m2;根据不同项目需求,保证定日镜单位采光面积用钢量<25kg/m2,对比同类产品处于领先地位。

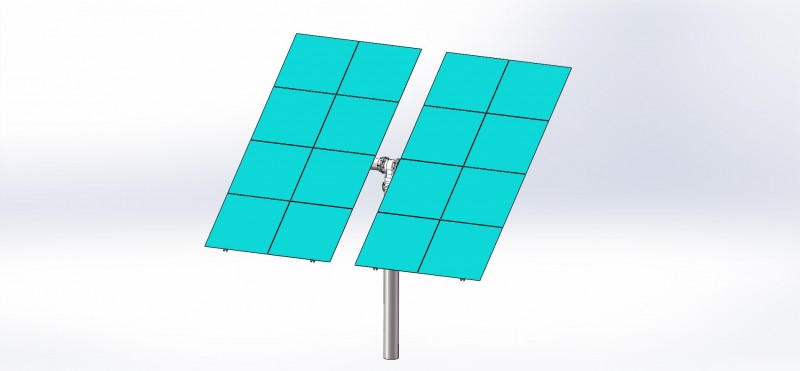

    P3型定日镜结构示意图



    3.P3型定日镜可在3000米以上高海拔,-40 65 ℃极限温差,7级疾风,强紫外线辐射等苛刻环境条件,仍能保持1.2mrad单轴面型高精度;在设计极限负载条件下,输出轴转速不低于7度/min,实现全天候正常运行,显著提高光热利用率。

    4.我司自主研发的镜场控制系统,可根据不同项目需求提供定制,实现产品性能最优化,最大限度提高镜场的经济效益。



    产品性能

    定日镜型号

    P3

    外形尺寸( LWH )

    4.4m   ×4.0m ×2.3m

    钢结构总重量

    375kg

    采光面积

    16

    镜面反射率

    0.93

    工作电压

    24V~48V

    控制网络

    工业以太网

    工作风速

    17m/s

    生存风速

    25m/s

    工作环境温度

    -40~65 ℃

    单轴跟踪精度

    1mrad

    单轴方向面型精度

    1.2mrad

    单位反射面积用钢量

    小于   20kg/m2

    使用寿命

    大于25年

    运转速度

    设计极限负载条件下,输出轴转速不低于7度/min



    最大运动行程



    方位0°~360°,俯仰轴-10°~180°

  • 供货项目 供货量 供货完成时间 项目简介 备注
    玉门项目 39000 2018-12 玉门鑫能50MWe项目 该项目于2014年立项,进行了大量的论证工作,完成了项目用地测量,工程地质勘探等基础性工作。2015年3月完成初步可行性研究报告的编制工作,重点落实了建厂所需的外部条件。2015年9月由中国电力工程顾问集团华北电力设计院有限公司完成了本项目可行性研究报告的编制工作。 该项目于2016年9月14日,成功入选国家能源局正式发布的20个中国首批光热发电示范项目名单。计划于2017年开始施工建设,2018年完成一期项目建设并投产
