动力母线

一、产品技术指标

执行《GB7251.2-2006标准》，我公司生产的铝基滑接式输电母线系列产品，通过中低压配电设备质量监督检验中心检测，获得强制性产品认证（3C认证）证书。

产品主要技术参数：

1、产品使用的环境条件：

1.1环境温度：-30℃～+85℃

1.2环境湿度：相对湿度≤95%（环境温度+20℃）

1.3使用海拔高度：H≤2000米

1.4大气压力：86～106kpa

5.防护等级：IP30

2、产品的电器性能：

2.1电源电压：380V-50HZ

2.2母线材料：纯铝、牌号6063#

2.3母线电阻：≤0.03Ω㎜²/m符合GB3048(电线电缆导体)标准

2.4母线电抗与阻抗：符合GB7251.2—2006标准

2.5极对极、极对地绝缘电阻：≥5MΩ

2.6绝缘电压：660V

2.7绝缘介电强度：3000V；50HZ 1min无击穿闪烁现象

2.8短路耐受强度：符合GB7251.2—2006标准

2.9保护电路有效性：符合GB7251.2—2006标准

2.10防火性能：阻燃自熄（本生灯法）

2.11相对漏电起痕指数：CTI＞600V

2.12电气间隙：≥50㎜

2.13爬电距离：≥100㎜

二、产品结构

1.输电母线为纯铝，牌号：6063#，环境温度20℃时，直流电阻率≤0.028264Ω㎜²/m.

2.输电母线外套装绝缘保护套，材质为PVC阻燃型硬质工程塑料，绝缘性能可靠，防腐性能好，外表色泽为棕黄色，零线可以指定为绿色。

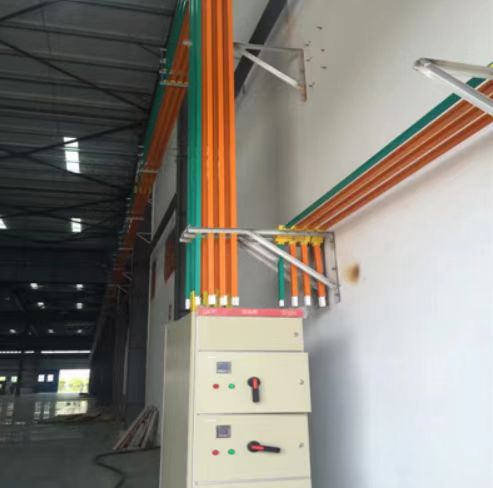

3.动力母线每支定尺长度为6米，按车间电源母线所需长度，单支动力母线间由导电连接件连接，称连接头。连接头的载电量大于所连接的输电母线，连接处用螺栓、螺母紧固，接触牢固可靠。每连接头处装有用阻燃工程塑料制成的连接盒、加以绝缘保护。每连接头处都可以作为输电电源的接线点。如所需接线点不在输电母线的接头处，则可在母线的所需位置加装连接头。连接头处接出的电源母线可通过控制开关直接向用电设备输电。输入电源接入输电母线，输出母线接入控制开关处，都用铝铜接头连接。

4.输电母线

按车间实际需要，相应作各种不同形式的连接方式为：直形连接、平面转弯连接，上下转弯连接，中间分线连接、中间分线及规格变换的连接等情况。

4.1直形连接头

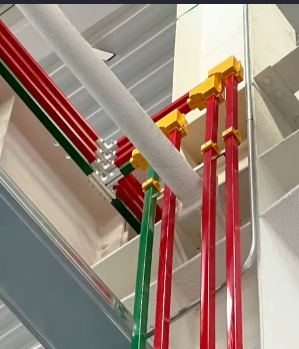

4.2“L”型平面转弯连接头

4.3“L”型上下转弯连接头

4.4“T”型转弯即中间分线及规格变换连接头

5. 输电母线的固定与支撑：根据工作现场的情况，一般用支架连接在工字钢大梁上或其它固定体上，输电母线搁置在支架上。输电母线和支架之间，装有专用的绝缘座，以输电母线间的相间定位並对输电母线与支架间再加绝缘保护

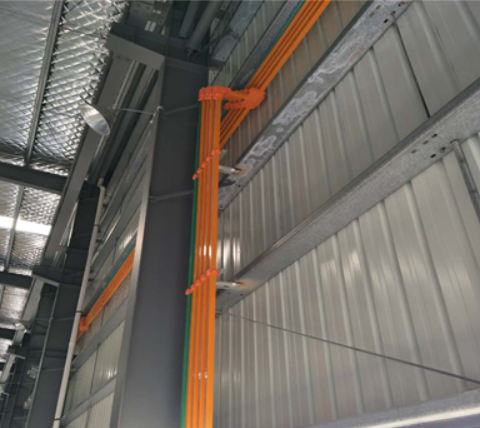

6. 6.安装形式：基本形式可分为竖装式和横装式。横装式可作多层排列。也可按现场情况另作设计。

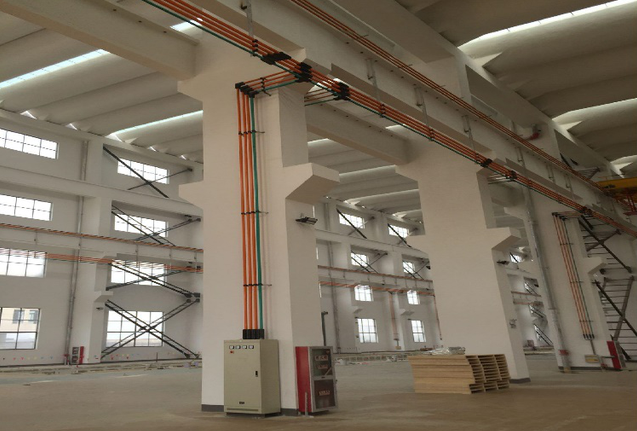

7动力母线与安装方式的确定，动力母线的载电流量一定要满足工作场地所有设备的用电总负荷。动力母线的排线位置与走向要有布置方案，支架形式的确定应进行现场勘测。安装示意图所示的是基本形式，其中横式安装可按工作现场所需增减层数，支架与工字钢的连接可以在工字钢筋部位或筋板部位连接。 8.电母线的排列都呈直线状，所经过的范围，包括转弯处，都不应有墙体或其它物体阻碍，尤其需注意的是在两组电母线之间连接时，有高低落差，需作上下垂直连接，连接处也应注意类似情况，并应有适当的安装空间。

三、主要零部件特点

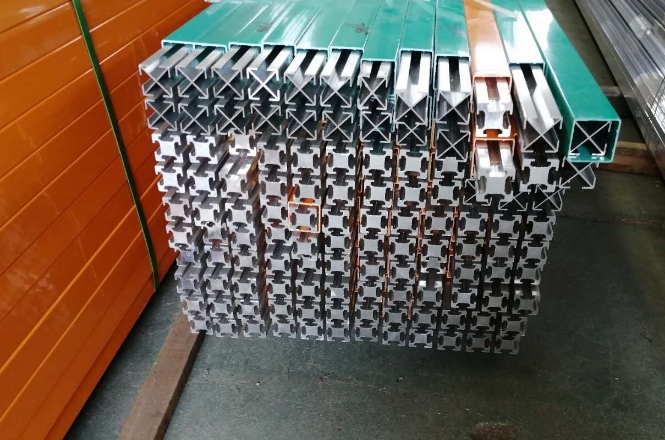

1.输电母线的截面形状，为正方形，形腔内设计了类似散热片的凸状筋。输电母线在连接时可双面用连接板连接，连接可靠，导电性强，输出线安装方便，并便于散热。

2.安装中输电母线为搁置式，并在母线和支架间加装支撑座。使输电母线的安装方便可靠。

3.输电母线连接处，为双面压板式连接方式，双倍提高了接触面积。压板表面作平整度加工和抛光处理，安装时压板和输电母线之间加涂导电膏，有效提高了连接部位的导电可靠性。安装中输出线的连接也方便，可靠。

4.各种转弯处的特型接头，由铝合金压制件装配的组合件。
